Montageracks

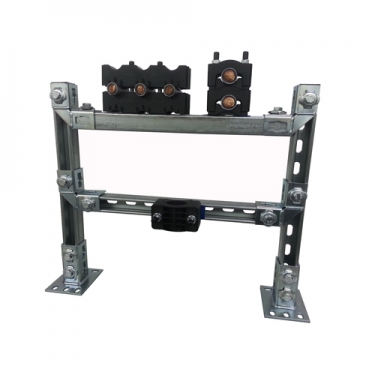

Opbouw van de set

Met onze complete Unistrut Montage Racks heeft u altijd de juiste onderdelen op locatie aanwezig EN op maat!
Snelle, efficiënte calculatie, inkoop en montage.

De set is opgebouwd uit:



1. Montagerail, Unistrut P1000T;
   - Sporten: 500, 1000 of 1500 mm*
   - Staanders: 1000, 1250, 1500, 1750 of 2000 mm*
2. Voetplaat (Kwikstrut)
3. Glijmoer Uni lock (Kwikstrut)
4. Montagehoek, 90º (Kwikstrut)
5. Slagpluggenset
6. Kabelklemmenset, samenstelling naar behoefte
7. Kabelblokkenset,samenstelling naar behoefte

Opm.:

• 6) en 7) inclusief benodigde draadeinden, (kwikstrut glijmoeren), moeren en sluitringen.
• Voor horizontale of vertikale kabel montage
• Snelle montage met UNI Lock glijmoeren
• De sets worden in onderdelen geleverd
• Andere samenstellingen en *afmetingen mogelijk



Een Unistrut Montage Rack samenstellen:

A) Maak een keuze uit de hoogte, de breedte en het aantal sporten:

Bestelnummer opbouw:
2024 - A - BB - CCC - D

• 2024: = basiscode
• A: nr. voor basis materiaal (1 = el. verzinkt; 2 = RVS; 3 = Therm. verzinkt)
• BB: kies nr. voor staander hoogte
• CCC: kies nr. voor sport breedte
• D: kies nr. voor aantal sporten

BB
Standaard hoogte
mm	nummer
1000	10
1250	12
1500	15
1750	17
2000	20
3000	30

CCC
Sport breedte
mm	nummer
500	050
750	075
1000	100
1500	150

D
Aantal sporten	1,2,3,4, enz.

Bijvoorbeeld:

Een rack van 1,5 meter hoog, 500 breed met 3 sporten,
heeft nr. 2024-1-15-050-3



B) Kies dan het benodigde aantal Klemmen- en/of Blokkensets
